Пневмораспределители 5Р-4(6;10;16)-232-3 двухпозиционные с двухсторонним электропневматическим управлением

Описание Доставка Оплата

При заказе дополнительно указывайте напряжение управления и род тока

ЦЕНА НА МОДИФИКАЦИЮ (указаны в рублях с НДС):

5Р-4-232-3 (Ду-4мм, G1/8)	1537
5Р-6-232-3 (Ду-6мм, основные линии G1/4)	1473
5Р-10-233-3 (Ду-10мм, основные линии G3/8)	1665
5Р-16-233-3 (Ду-16мм, G1/2)	2818

При заказе указать напряжение и род тока в соответствии с п. 9 таблицы Технические характеристики.

Распределители 5-и линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с двухсторонним электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

В качестве управляющего распределителя используется два трехлинейный пневмораспределитель с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP65 по ГОСТ 14254.Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний.

При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

Для снижения уровня шума при сбросе воздуха в атмосферу рекомендуется установить в каналы (3) и (5) пневмоглушители типа 2113.

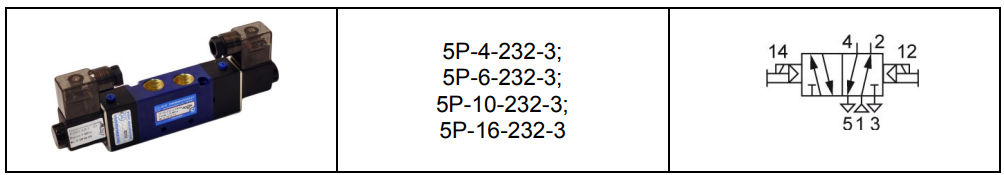

условно-графическое обозначение пневмораспределителя

Для распределителя с двухсторонним управлением положение золотника определяет последняя команда от клапана пилота и запоминается (после ее снятия) только при горизонтальном положении золотника.

При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

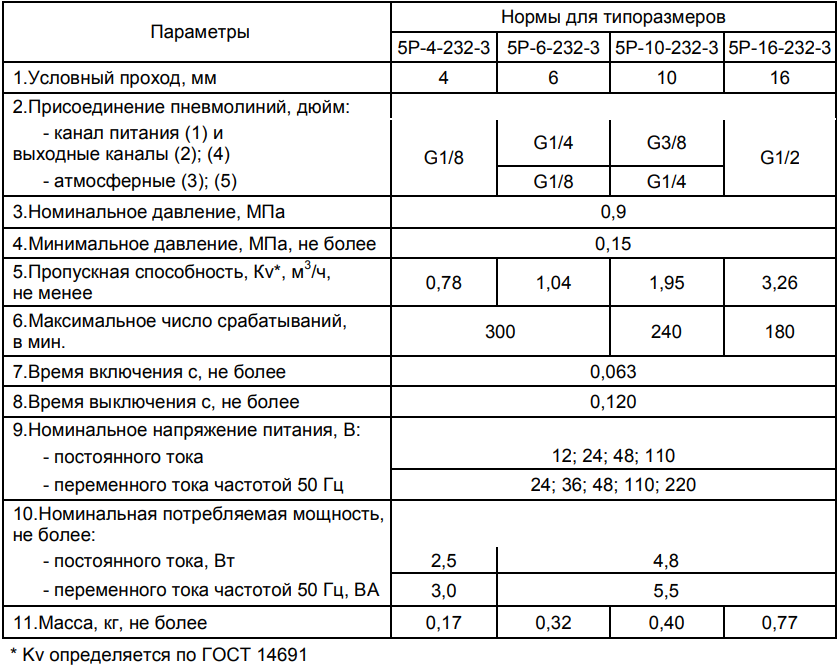

Технические характеристики пневмораспределителей

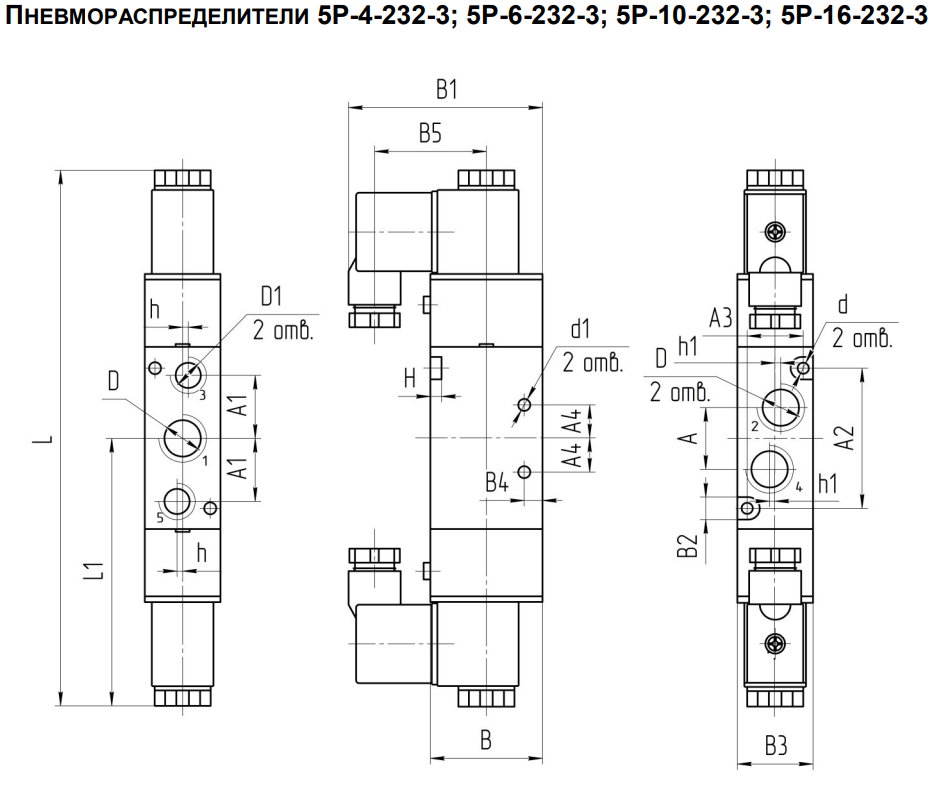

Габаритные и присоединительные размеры

Размеры в мм

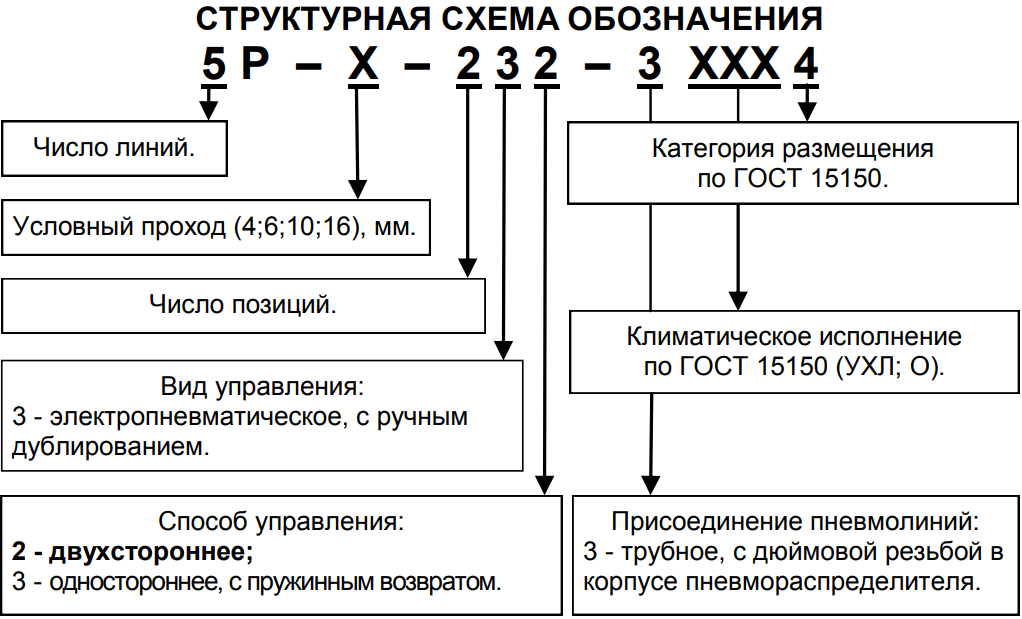

Структурная схема обозначения пневмораспределителей

Структурная схема обозначения пневмораспредителей
